菱形金網
亜鉛メッキ菱形金網3.2mm×32mm目
亜鉛メッキ菱形金網3.2mm×32mm目
JIS G 3552
線径と網目寸法の組み合せ(単位mm)
［備考］○印Z種、C種及びV種に適する。ただし、●印はZ種及びC種だけとし、V種には適用しない。(JIS G3225より抜粋)
| 線径 | 網目 | |||||||
|---|---|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 50 | 56 | 63 | 75 | |
| 2.00 | ● | ● | ● | ● | ● | ● | ||
| 2.60 | ○ | ○ | ● | ● | ● | ● | ||
| 3.20 | ○ | ○ | ○ | ○ | ● | ● | ● | |
| 4.00 | ○ | ○ | ○ | ○ | ● | ● | ||
| 5.00 | ○ | ○ | ● | ● | ||||

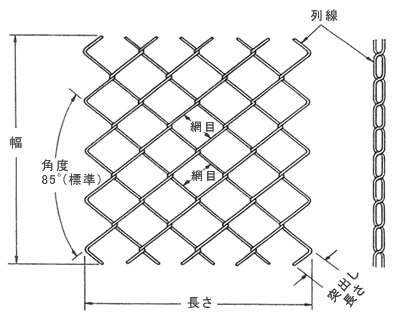

菱形金網の網目寸法
JIS G 3542
着色塗装亜鉛めっき鉄線
(略称：着色塗装鉄線)
亜鉛めっき鉄線に耐久性のある合成樹脂塗料を塗装し、焼付けを行った線材です。塗装技術の進歩により開発された製品で、強度的に優れているため需要が増える傾向にある。
線径 ・・・ 3.2mm
心線径 ・・・ 3.2mm
めっき線の上に塗料が焼付けされている。
C-GS3
被膜厚 ・・・ 24～27ミクロン(亜鉛)／15～30ミクロン(塗膜)
JIS G 3543
塩化ビニル被覆鉄線
(略称：ビニル被覆鉄線)
塩化ビニル樹脂を接着剤その他の方法によって密着被覆した線材です。従来よりネットフェンスに多く使用されている製品です。
線径 ・・・ 3.2mm
心線径 ・・・ 2.3mm
塩ビ被覆が心線を覆っている。
V-GS2
被膜厚 ・・・ 5～10ミクロン(亜鉛)／0.45ミクロン(被覆)
JIS G 3547
亜鉛めっき鉄線
溶融亜鉛めっき又は電気亜鉛めっきを行った断面が円形の線材です。めっきの付着量は各種ありますので用途により使い分けて下さい。3種･6種(亜鉛付着量300g/m2以上)7種(亜鉛付着量400g/m2以上)等があります。
線径 ・・・ 3.2mm
心線径 ・・・ 3.2mm
めっき層が心線を覆っている。
Z-GS3
被膜厚 ・・・ 24～27ミクロン
※上記の他にアルミニウムめっき鉄線(JIS G 3544)があるが、日本では特殊用途に使用され、まだ一般化されていない。
